一、产品介绍

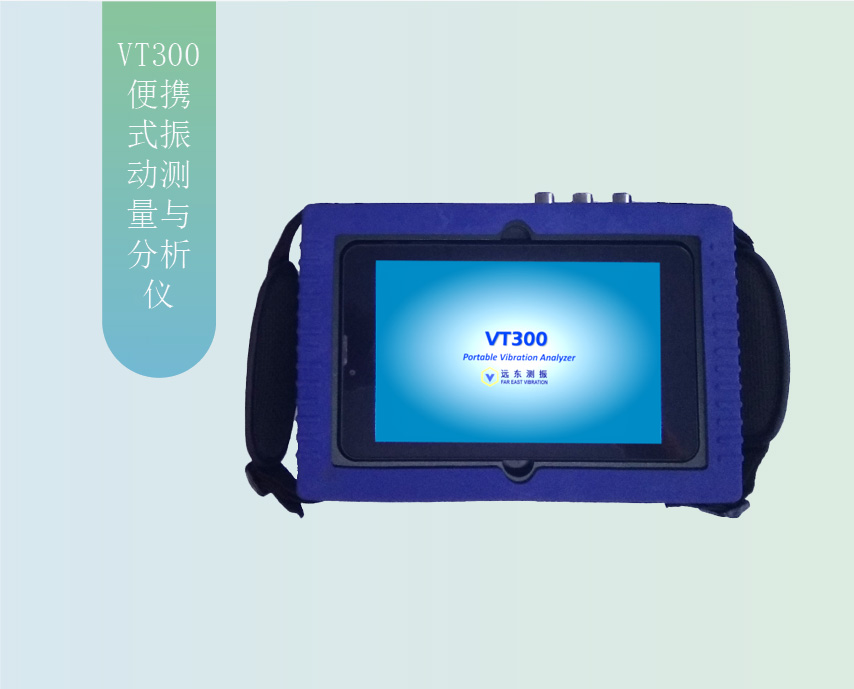

VT300振动采集分析系统采用前瞻性的Android平台+App的形式。由VT300便携式振动采集分析仪主机和
ANDROID 振动分析APP组成。主机主要负责采集振动数据。振动分析APP主要负责:管理数据,计算和分析数据,配置路径测点信息。VT300是一款包括机械状态监测和故障诊断等功能的便携式振动分析仪。它采用模块化设计,用户可根据自己需求选择,主要包括数据采集模块,分析仪模块,动平衡模块等。每个模块都可选择单或多通道工作模式。
VT300具备完善的路径点检与高级分析,包括:
● 路径化现场数据采集
● 现场动态数据分析
● 多种特征值计算列表
● 特征值是工况信息最基本的标准之一,尤其是针对动态数据,VT300具备多种特征值计算模式,容纳更加复杂的工况信息。包括:峰值、峰峰值、均方根、裕度因数、峭度因数、1X,2X,3X等。
● 本机即可完成路径测点配置:无须在PC机上安装复杂的路径管理软件,可以在本机上完成路径编辑规划。
二、功能特点
- 全新架构:使用Android平台+App形式。
- 独特的显示屏设计:本仪器突破了传统的一体机设计, 具备一个独特的运行Android系统的显示屏组件,这个屏 幕组件与主机之间使用蓝牙无线方式交互,采用磁吸式固 定,可方便地与仪器分离,而不会影响与采集器主机之间 的数据通讯,使用户能轻松应对更多情况,带来前所未有 的灵活性!
- 使用用户自己的移动设备:居于Android平台的振动分 析APP并不仅仅只能运行在配套的显示屏组件上,它也支 持让用户给自己的手机、PAD装上多通道震动分析APP, 轻松连接仪器使用,极大丰富了其应用方式。
- 简单易学:由于采用了常用的ANDROID系统为系统的 功能载体,而Android系统也是社会广泛使用的手机OS,这样对于本产品的上手就非常容易,大大降低了仪器的学习成本。
- 丰富的数据通信接口:使用低功耗蓝牙技术,无障碍地将 数据传输到移动智能设备。显示屏部件支持:蓝牙/WIFI/蜂 窝移动网络,使得数据上传、系统升级轻而易举。
- 方便的在线升级/云端支持:凭借wifi或运营商网络,用户 不仅可以方便地升级系统。更重要的是,可以让数据最快速 地传输到云端,使得专家远程诊断成为可能。
三、性能指标
- 传感信号通道:支持磁电或压电型(4mA恒流源)
- 显示屏:LCD 液晶,7〞,1280×800像素
- 人机交互:电容式触摸屏
- 采样率:从100到12800 S/s
- 采样长度:1024至16384
- 通道数量:标准为3通道(2振动+1转速), 高级版为5通道(4振动+1转速)
- 工作模式:单次触发采集/连续采集
- 存储容量:8G(可扩展)
四、通讯
- 仪器主机:使用低功耗蓝牙技术。
- 显示屏部件支持:蓝牙/WIFI/蜂窝移动网络。
- 锂电池:主机(不含屏幕组件)可工作20小时
- 供电:15VDC 外壳:密封,IP65
- 贮存温度范围:-20—+60℃ 工作温度范围:-10—+50℃
- 尺寸:235×170×70(单位:mm)
- 重量:2Kg
